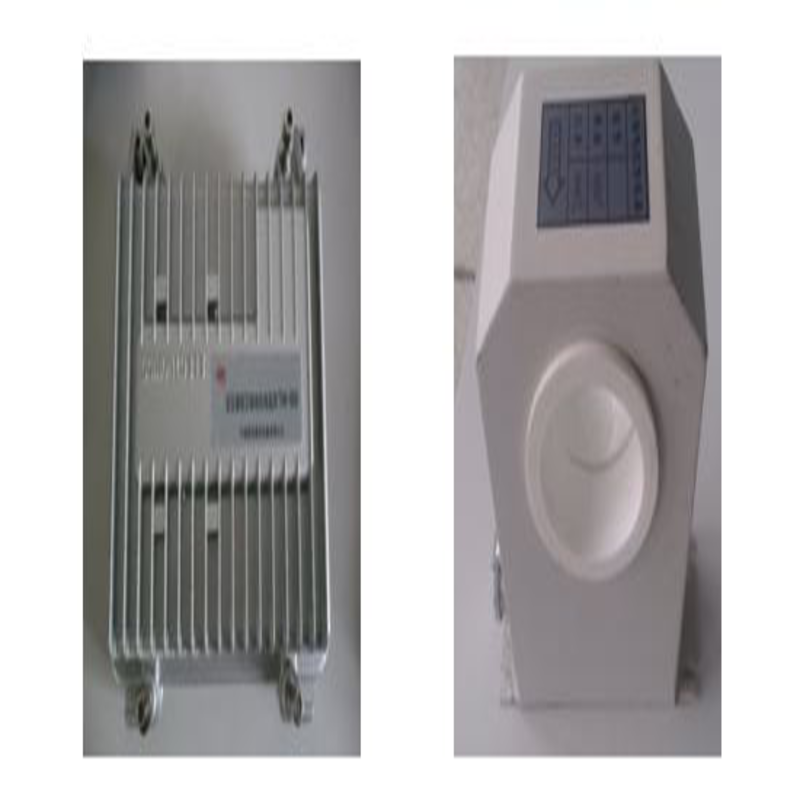

WST80 鐵芯在線監測系統

功能簡介

高電壓設備絕緣在線監測技術的應用，是實現狀態檢修的有效手段之一。在線監測是在運行電壓下對設備的絕緣狀態進行監測，真實反應設備絕緣水平。特別是近年來隨著傳感器、計算機、通訊技術、現代人工智能技術和信息處理技術的發展與運用，絕緣在線監測技術得到迅速發展。在自動連續監測狀態下，依據大量的數據和曲線分析設備絕緣狀態的變化趨勢，從變化趨勢中尋找危險征兆，從多項監測結果來綜合判斷運行設備狀況，其分析結果和數據可直接傳輸至上級主管部門，真正做到設備“該修則修，修必修好”，避免不必要的人力，物力浪費。在線監測技術的應用有利于從“定期維修”制(計劃維修)過渡到“狀態維修制”(預知維修)。

WST80型高壓設備在線監測系統，采用技術，配合獨到、新穎的監測方法，以及優質、高可靠、高準確度的傳感技術，具有以下優點：

(1)采用自行研制的“無感式”傳感器。傳感器采用高導磁超微晶材料，配合準確的變換電路，精心設計成“無感式”。在大范圍內的電流變化和溫度變化情況下，能確保變換的準確度。

(2)“以軟代硬”的設計思想，將改進的快速付氏變換移植到單元測試儀上完成“FFT”計算，大大改進了單元測試儀的硬件電路，并使之測量具備準確、可靠、簡單、便利的特征。

(3) 采用“分層分布式”結構、全數字化傳輸，避免了采用模擬量傳輸引起的干擾。因而具有更高的可靠性和抗干擾性能。

(4) 通過相互比較和趨勢分析的智能化綜合分析系統，給出高壓電容型設備的絕緣狀態，判斷其安全運行的可靠性。以完善的遠傳方案為各級管理人員提供監測結果，為設備的科學檢修提供依據。

隨著傳感器技術、計算機技術、通訊技術的發展和運用，結合現代人工智能技術和信息處理技術，絕緣在線監測技術得到迅速發展及應用。WST80絕緣在線監測系統在獲得大量的數據基礎上，分析設備的絕緣狀態變化趨勢，從中尋找危險征兆，并依據多項監測結果來綜合判斷運行設備的絕緣水平，是變電站實施狀態檢修重要的技術基礎。

功能特點

◆軟、硬結合自動補償激磁電流的單匝穿芯式電流傳感器，在大范圍內的電流變化和溫度變化情況下，能確保變換的準確度

◆分層分布式結構，避免了采用模擬量傳輸引起的干擾

◆現地計算，數字化傳輸，抗干擾能力強

◆相互比較和趨勢判斷的智能分析系統

◆模塊化設計，測量模塊和分析模塊均可互換，安裝、維護簡單

◆和主設備無電的聯系，保證系統安全

◆可靠高速的數字通訊，實時監控系統運行狀態

◆智能數據分析功能，對被監測設備的歷史數據進行統計，并繪出其特性曲線

◆實時報警功能，在對所監測的設備經過分析判斷后，自動給出警示信號

◆數據遠傳功能，可以選用多種遠傳方式，配合強大的客戶端軟件，使不同地方的管理者都能根據自己的權限調用監測數據和結果

◆外殼采用防磁 316L不銹鋼設計，有效克服現場電磁干擾
